ACTIONNEURS ÉLECTROMÉCANIQUES SANS TIGE
Les actionneurs électromécaniques sans tige supportent et transportent les charges vers leurs emplacements souhaités. Contrairement aux actionneurs linéaires à tige qui poussent et tirent généralement la charge, les actionneurs sans tige sont mieux adaptés au transport de charges, en particulier sur de longues courses.
Résistance technique avec conception flexible
Avec leurs capacités élevées de charge et de moment, nos unités d’actionneurs sans tige sont garanties comme la solution optimale en termes de performance et de rentabilité. Tous les produits d’actionneurs sans tige sont fabriqués selon les normes les plus élevées et peuvent être personnalisés pour répondre aux besoins spécifiques des clients et des applications. Notre offre d’actionneurs sans tige comprend des options à entraînement par courroie et par vis.
Caractéristiques principales
ACTIONNEURS SANS TIGE À ENTRAÎNEMENT PAR COURROIE
Les actionneurs à entraînement par courroie utilisent l’énergie de rotation d’un moteur pour faire tourner une poulie qui entraîne une courroie. Les courroies sont généralement construites d’un composite de polymère avec des renforts en fil d’acier. Les unités à entraînement par courroie utilisent un chariot attaché à la courroie comme moyen de transférer le mouvement linéaire à la charge. Certains avantages d’un système à entraînement par courroie sont la capacité d’atteindre de longues courses, des vitesses de déplacement élevées et un haut degré de précision.
Notre gamme d’actionneurs sans tige à entraînement par courroie est idéale pour les applications nécessitant des courses plus longues, des vitesses de déplacement plus élevées et des capacités de charge de moment appréciables à un prix économique. Les unités WH SPEEDLine® et WM POWERLine® ZRT offrent toutes deux un système d’entraînement par courroie crantée robuste qui fournit un mouvement linéaire constant et fiable.
Les unités linéaires WH (SPEEDLine) sont utilisées pour des solutions mono-axe et peuvent être combinées dans des systèmes bidimensionnels et tridimensionnels (X-Y-Z). La conception légère combinée à la petite empreinte de l’unité permet des capacités de charge dynamique et statique élevées dans un ensemble compact. Cela rend ces unités particulièrement capables dans les applications d’axe Z.
MODÈLES DISPONIBLES :
- WH40
- WH50
- WH80
- WH120
- WHZ50
- WHZ80
CARACTÉRISTIQUES TECHNIQUES :
- Vitesse maximale de 10 m/s (33 pi/s)
- Accélération maximale de 40 m/s2 (131 pi/s2)
- Répétabilité de ± 0,05 mm (0,002 po), même à des forces d’avance élevées
- Force d’avance maximale de 5000 N (1 124 lb-f)
- Charge utile maximale de 9 300 N (2 090 lb-f)
- Charge de moment maximale de 930 Nm (209 lb-f) sur le chariot
- Courroie renforcée d’acier
- Racleurs en caoutchouc pour protéger le guide linéaire des débris
- Point de lubrification central du système
- Construction totale légère
- Fabriqué aux États-Unis

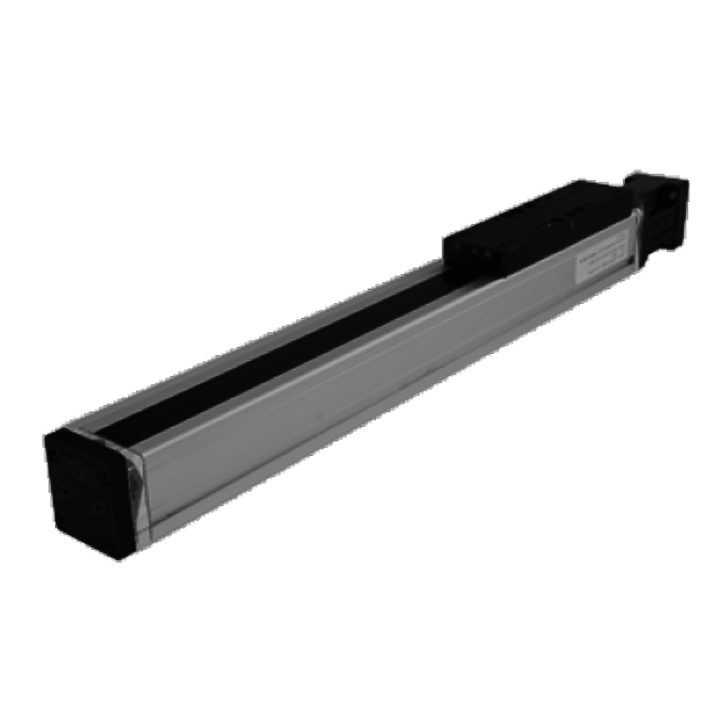

Le WM (POWERLine – anciennement Wiesel POWERLine) ZRT combine les vitesses de déplacement élevées de l’entraînement par courroie crantée avec le guide à roulement à billes puissant et entièrement intégré de la série POWERLine®. L’option -370 offre une réduction de prix attractive avec son système de guidage plus court et son pont de puissance compact.
MODÈLES ZRT DISPONIBLES :
- WM60-370 ZRT
- WM80-370 ZRT
- WM80 ZRT
CARACTÉRISTIQUES TECHNIQUES :
- Bande de protection auto-ajustable brevetée pour empêcher l’intrusion de matériaux
- Système de guidage à roulement à billes intégré pour gérer des charges de moment plus élevées
- Entraînement par courroie crantée renforcée d’acier
- Fabriqué aux États-Unis
ACTIONNEURS SANS TIGE À VIS / ACTIONNEURS À COURROIE ET VIS
Les actionneurs à vis utilisent également l’énergie de rotation d’un moteur pour fournir force et mouvement, mais dans ce cas, le moteur fait tourner une vis plutôt qu’une poulie. Cette rotation fait voyager un écrou correspondant (attaché à un chariot de montage de charge) le long de la vis. Les actionneurs sans tige à vis de Hunt Valve utilisent un système breveté de support de vis qui soutient la vis à intervalles réguliers sur toute sa longueur. Cela élimine le problème de fouettement de la vis et permet à ces unités d’atteindre une vitesse de déplacement maximale, même sur des courses importantes (9 m ou plus).
Les conceptions à vis sont généralement utilisées dans des applications où un haut niveau de précision et de contrôle est requis. Ces types d’unités sont capables d’effectuer des cycles de service à 100 %, même avec des charges élevées et de longues courses.
Fairbanks Morse Defense et Hunt Valve proposent les actionneurs WM POWERLine et WV DYNALine dans une gamme de tailles conçues pour répondre aux exigences les plus strictes.
La série POWERLine (anciennement Wiesel POWERLine) utilise un système de guidage interne amélioré différencié par des roulements à billes circulants qui se déplacent sur des rails en acier trempé internes. Ceci, associé à la vis d’entraînement de précision standard, fournit une solution complète lorsqu’un mélange de puissance, de vitesse et de précision est nécessaire.
TAILLES DE CADRE POWERLINE DISPONIBLES :
- WM40
- WM60
- WM80
- WM120
CARACTÉRISTIQUES TECHNIQUES :
- Vitesse maximale de 2,5 m/s (8,2 pi/s)
- Répétabilité jusqu’à ± 0,01 mm (0,0004 pouce)
- Force d’avance maximale de 12 000 N (2 698 lb-f)
- Charge utile maximale de 6000 N (1 348 lb)
- Charge de moment maximale de 600 Nm (134 lb-f) sur le chariot
- Configuration compacte du guide et du chariot disponible (option -370)
- Bande de protection auto-étanche
- Supports de vis mobiles pour éviter le fouettement de la vis à haute vitesse et sur de grandes longueurs
- Fabriqué aux États-Unis
Dans certains cas, des capacités de charge de moment extrêmement élevées sont la principale exigence de l’application. Le DYNALine est une version optimisée de la série POWERLine (anciennement Wiesel POWERLine) d’actionneurs sans tige à vis conçue pour répondre à cette demande en couplant les éléments d’entraînement primaires avec des guides linéaires externes. Cela permet d’obtenir des capacités de charge de moment accrues, même à des vitesses élevées et sur de longues courses.
MODÈLES DISPONIBLES :
- WV60
- WV80
- WV120
CARACTÉRISTIQUES TECHNIQUES :
- Vitesse de déplacement maximale de 2,5 m/s (8,2 pi/s)
- Répétabilité de ±0,01 mm (0,0004 pouce)
- Force d’avance maximale de 12 000 N (2 698 lb-f)
- Écrous à billes doubles précontraints sur toutes les unités
- Bande de protection auto-étanche
- Supports de vis mobiles pour éviter le fouettement de la vis à haute vitesse et sur de grandes longueurs
- Fabriqué aux États-Unis
