SYSTÈMES D'OSMOSE INVERSE
Nous proposons deux gammes de systèmes de dessalement par osmose inverse pour l’eau de mer ainsi qu’une gamme de systèmes de dessalement par osmose inverse pour l’eau saumâtre.
La série Sterling
Nos systèmes d’osmose inverse marins sont disponibles avec des capacités de production d’eau douce allant de 3 785 à 37 850 litres par jour. Des unités sur mesure sont disponibles sur demande.
Les caractéristiques standard comprennent :
- Cadre en acier inoxydable résistant à la corrosion
- Tuyauterie haute pression en acier inoxydable duplex 2205
- Raccords Victaulic pour un remplacement facile des pièces
- Pompe Danfoss ultra-silencieuse en acier inoxydable duplex 2205
- Filtre à sédiments de 5 microns
- Membranes d’eau de mer à haut rejet de 4 po x 40 po
- Pressostats basse et haute pression
- Soupape de décharge haute pression
- Manomètres : Sortie du préfiltre, refoulement de la pompe, concentré, concentré intermédiaire
- Conductimètre de solides dissous totaux (SDT) du perméat
- Lavage à contre-courant automatique
- Conception écoénergétique
- Alimentation électrique de 60 Hz (50 Hz en option)
- Réservoir(s) de pression en fibre de verre, 1000 PSI
- Configurations verticales et horizontales disponibles
Les systèmes d'osmose inverse pour eau de mer de la série Sterling
| Modèle | Gallons par jour | m3 | Taille de membrane | Nombre de membranes | Poids (livres) | Dimensions (PxLxH) |
| STR-1 | 1,000 | 3.79 | 4″ X 40″ | 1 | 285 | 30″x33″x68″ |
| STR-2 | 2,000 | 7.57 | 4″ X 40″ | 2 | 330 | 30″x33″x68″ |
| STR-3 | 3,000 | 11.36 | 4″ X 40″ | 3 | 390 | 30″x33″x68″ |
| STR-4 | 4,000 | 15.14 | 4″ X 40″ | 4 | 440 | 30″x33″x68″ |
| STR-5 | 5,000 | 18.93 | 4″ X 40″ | 5 | 475 | 30″x33″x68″ |
| STR-6 | 6,000 | 22.71 | 4″ X 40″ | 6 | 550 | 30″x33″x68″ |
| STR-8 | 8,000 | 30.00 | 8″ X 40″ | 2 | 750 | 50″x42″x80″ |
| STR-10 | 10,000 | 37.85 | 8″ X 40″ | 3 | 850 | 50″x42″x80″ |

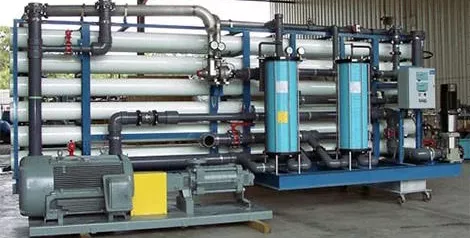

La série Titanium
Les systèmes d’osmose inverse de la série Titanium ont des capacités de production d’eau douce allant de 60 560 à 121 120 litres par jour. Des unités sur mesure sont disponibles sur demande.
Caractéristiques standard :
- Pompe d’alimentation haute pression Danfoss
- Tuyauterie haute pression en duplex 2205
- Interrupteurs basse et haute pression
- Filtre à sédiments 5 microns
- Soupape de décharge haute pression
- Réservoirs sous pression en fibre de verre, 1000 PSI
- Membranes d’eau de mer à haute rejection 8″ x 40″
Composants optionnels :
- Pré-filtration supplémentaire selon les besoins
- Système CIP (nettoyage en place)
- Système de dosage de pré-traitement
- Système de dosage post-traitement
Les systèmes d'osmose inverse pour eau de mer de la série Titanium
| Modèle | Gallons par jour | m3 | Taille de membrane | Nombre de membranes | Poids (livres) | Dimensions (PxLxH) |
| Ti-16 | 16,000 | 61 | 8″ X 40″ | 4 | 1,050 | 80″x42″x50″ |
| Ti-24 | 24,000 | 91 | 8″ X 40″ | 8 | 2,850 | 82″x54″x100″ |
| Ti-32 | 32,000 | 121 | 8″ X 40″ | 12 | 2,950 | 82″x54″x100″ |
Systèmes d'osmose inverse pour eau saumâtre
Nos deux gammes de systèmes d’osmose inverse pour eau saumâtre ont des capacités de production d’eau allant de 568 à 1 635 120 litres par jour. Des unités sur mesure sont disponibles sur demande.
568 à 83 280 litres par jour
Caractéristiques standard :
- Châssis en aluminium thermolaqué
- Pompe centrifuge multi-étages
- Membranes TFC à haute rejection
- Réservoirs sous pression en PVC
- Pré-filtre à sédiments
- Vanne de régulation de pompe
- Électrovanne d’entrée
- Vanne de contrôle du concentrat
- Manomètre de concentrat
- 110 V/1 Ph/60 Hz
Composants optionnels :
- Ensemble de contrôle
- Réservoirs sous pression en acier inoxydable 304 (300 psi)
- Rinçage rapide automatique
- Manomètres différentiels de pré-filtre (entrée/sortie)
- Moniteur/contrôleur TDS numérique
- Moteur 50 Hz
- Membranes pour eau froide
113 560 à 1 635 120 litres par jour
Caractéristiques standard :
- Châssis en acier au carbone thermolaqué
- Pompe haute pression en acier inoxydable 316
- Membranes TFC à haute rejection
- Réservoir sous pression – Construction en PRV
- Boîtier de filtre à cartouche en acier inoxydable 316L
- Tuyauterie haute pression en acier inoxydable 316L
- Panneau de contrôle
- Tuyauterie basse pression en PVC SCH 80
- Débitmètre
- Conductimètre
Composants optionnels :
- Prétraitement (MMF)
- Panneau de contrôle PLC AB
- Système de dosage de pré-traitement
- Système de dosage post-traitement
- Moteur 50 Hz
- Débitmètre magnétique
- VFD
- Filtre à cartouche de secours, acier inoxydable 316L
FAQ
L’eau produite par un système d’osmose inverse aura un pH plus bas (acide) en raison du dioxyde de carbone dissous dans l’eau produite. L’eau contient également de petites quantités de chlorures (sels). Cette combinaison rend l’eau plus agressive envers certains matériaux.
L’objectif principal est d’éviter d’utiliser des matériaux sujets à la corrosion. Une option est d’utiliser des tuyaux et raccords en PVC Schedule 80. Une deuxième option est d’utiliser des tuyaux en Cu/Ni 90/10 avec des raccords en bronze. Une troisième option est d’utiliser des tuyaux et raccords en acier inoxydable 316.
Installez une unité de neutralisation de l’eau (minéralisateur) au niveau de l’unité d’osmose inverse. Cela ajouterait des minéraux à l’eau produite qui rendraient le pH neutre et réduiraient l’agressivité de l’eau, la rendant moins susceptible de corroder les tuyaux.
Le rejet de perméat peut surmonter une contre-pression de 1,72 bar ou 18,29 m de hauteur. Un clapet anti-retour doit être prévu dans la conduite de rejet, sauf si le rejet se fait à la pression atmosphérique.
Le rejet de concentrat de saumure peut surmonter une contre-pression de 1,72 bar ou 18,29 m de hauteur et un clapet anti-retour doit être prévu dans la conduite de rejet, sauf si le rejet se fait à la pression atmosphérique.
L’eau d’alimentation doit être fournie au système de traitement d’eau à une pression minimale de 2,07 bar ou 21,34 m de hauteur. Si une pression adéquate n’est pas disponible, une pompe de surpression d’eau d’alimentation est recommandée.
Nous recommandons un filtre duplex à mailles 80-120 pour filtrer l’eau du puits de mer, puis un filtre multimédia et un filtre à cartouche de 5 microns.
