Marque : Hunt Valve

Les systèmes de décalaminage utilisant un accumulateur nécessitent une vanne d’arrêt de sécurité pour empêcher la perte accidentelle de la charge pneumatique dans le système en cas de niveau bas. La perte de la charge pneumatique entraîne généralement des temps d’arrêt imprévus coûteux pour recharger le système.

Les vannes de décalaminage à siège céramique de type poppet et à piston de Hunt Valve sont bien adaptées pour une utilisation comme vannes d’arrêt de sécurité de niveau bas d’accumulateur. Les deux configurations de vannes offrent la même fiabilité et durée de vie que pour les applications de contrôle des collecteurs de pulvérisation. Les options d’actionnement et de contrôle suivantes sont disponibles pour nos vannes de décalaminage à siège céramique de type poppet et à piston :

Actionnement des vannes
– Électromécanique pour un fonctionnement sans entretien sur notre vanne à clapet céramique
– Actionnement pneumatique ou hydraulique sur nos vannes à piston

Contrôle des vannes
– Effectué via un signal provenant d’une sonde de contrôle de niveau d’accumulateur (également disponible chez Hunt Valve)

Les vannes de contrôle de niveau bas d’accumulateur de Hunt Valve sont configurées pour se fermer en cas de défaillance sur tous les modèles afin d’empêcher la libération de la charge d’air de l’accumulateur dans le système de décalaminage en cas de condition de niveau bas.

Les crépines dans un système de décalaminage doivent être incluses pour chaque vanne de pulvérisation pour la filtration grossière de l’eau haute pression (niveau 700 microns). Les crépines sont installées avant les vannes de pulvérisation pour protéger les composants internes de la vanne des gros débris.

Chez Hunt Valve, nos crépines robustes peuvent résister aux cycles de service sévère des systèmes de décalaminage industriels dans les aciéries. Ces dispositifs haute pression sont conçus pour éviter l’obstruction des buses de pulvérisation de décalaminage, entraînant des pertes de produits et de profits dues à des défauts de qualité de surface tels que les stries de calamine. Les crépines placées dans la ligne avec la vanne de décalaminage empêchent tout matériau étranger suffisamment grand pour être nocif d’atteindre les buses de pulvérisation.

Les crépines de Hunt Valve sont également utilisées pour protéger les pièces internes des vannes de fonctionnement. Toutes les particules étrangères filtrées du flux d’eau passant à travers la crépine sont arrêtées par les anneaux rainurés et s’accumulent à l’extérieur du panier filtrant. Le panier peut être nettoyé en le retirant du boîtier et en pulvérisant un jet d’air comprimé entre les anneaux.

Spécifications du produit :
– La pression de service maximale pour toutes les tailles est de 5 800 psi. (Lorsque le panier se colmate avec le temps, la pression de sortie chutera. Cette pression différentielle doit être surveillée pour éviter d’endommager l’élément et les composants du système qui en résultent.)
– Le taux de filtration standard est de 711 microns ; des taux personnalisés sont disponibles selon vos besoins en buses.
– L’installation est autorisée en position horizontale ou verticale.
– Bien que les brides ANSI et DIN standard soient les plus courantes, des configurations spéciales sont également disponibles.

Un orifice de décompression est nécessaire pour contrôler le débit du fluide lors de la décharge de la haute pression vers la basse pression, comme pour le pré-remplissage des collecteurs de décalaminage et le bypass de débit minimum de la pompe centrifuge. Cet orifice est situé dans la ligne de bypass autour de la vanne de pulvérisation de décalaminage pour le pré-remplissage du collecteur et sur le côté haute pression de la pompe.

Les orifices de décompression de Hunt Valve sont spécialement conçus pour une durée de vie maximale et une maintenance facile. Ces orifices sont créés individuellement pour gérer la chute de pression et les exigences de pression/débit de chaque application. Une série de plaques d’orifice en acier inoxydable traité thermiquement est utilisée pour réduire la pression de l’entrée à la sortie. Chaque plaque d’orifice est conçue pour fournir une petite chute de pression, ce qui répartit l’usure sur tous les composants. Des joints toriques avec des bagues de support en Téflon™ scellent les plaques d’orifice au boîtier en acier inoxydable. Une caractéristique unique de la conception de Hunt est une doublure prolongée en acier inoxydable située du côté sortie de l’ensemble d’orifice qui protège votre système de tuyauterie correspondant de l’érosion due au flux turbulent à haute vitesse sortant des plaques d’orifice.

Chez Hunt Valve, chaque ensemble d’orifice de décompression est conçu pour l’application spécifique du client, en tenant compte des exigences de pression et de débit d’entrée/sortie. Les connexions à brides suivantes sont disponibles : ANSI, SAE 4 boulons ou DIN. Des brides et configurations spéciales peuvent également être conçues. Des ports de test de pression peuvent être inclus pour surveiller facilement l’usure. L’installation est autorisée en position horizontale ou verticale. L’ensemble d’orifice est monté entre les brides de tuyauterie ; aucun support de montage ou support supplémentaire n’est requis.

L’orifice de décompression peut être utilisé dans toute application où la pression du système doit être réduite à un taux constant avec un débit constant. Un système de décalaminage typique peut inclure l’orifice de décompression pour les applications de bypass de pompe et de pré-remplissage de collecteur.

Marque : Hunt Valve

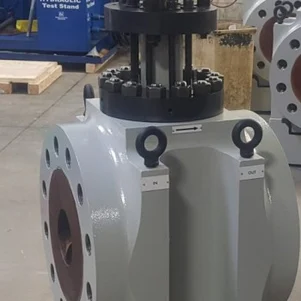

Les vannes de décalaminage Mega-Flo C de Hunt Valve (modèles 2, 3 et 4 pouces) sont reconnues dans le monde entier pour leur conception innovante et leur ingénierie de qualité. Ce produit à action rapide et à commutation douce fournit constamment de l’eau à haute pression lorsque nécessaire. Utilisant le matériau céramique le plus avancé au monde, le piston à orifices radiaux de la vanne est usiné avec précision.

Avec une conception de piston à orifices radiaux, le joint est éloigné du piston par la pression du fluide pendant le déplacement, offrant une durée de vie du joint significativement plus longue. De plus, les fentes d’écoulement décalées assurent une accélération et une décélération progressives du débit pendant le déplacement du piston pour éviter d’endommager le système de tuyauterie par le choc de vélocité (coup de bélier).

La conception résistante à l’usure inhérente à la vanne et la spécification rigoureuse des matériaux contribuent à assurer une longue durée de vie à ce composant critique. En fait, le fonctionnement à commutation douce de la vanne aide à prolonger la durée de vie de tous les composants du système de décalaminage.

Caractéristiques du produit :
– Zéro fuite.
– Conception à sécurité intégrée, ouverte.
– Contrôle électronique.
– Surveillance de position facile et positive.

Marque : Hunt Valve

La vanne de décalaminage Hunt Mill Duty (SPV) pour les applications de bypass de pompe de décalaminage intègre une construction robuste et les matériaux les plus avancés au monde pour offrir une durabilité ultime dans un environnement de décalaminage industriel. Cette vanne de bypass de pompe Mill Duty se met par défaut en position ouverte.

Notre technologie de clapet de décalaminage aborde les problèmes courants associés aux vannes couramment disponibles pour les applications de décalaminage :

– Fiabilité et durabilité de la vanne pilote.
– Usure et érosion du siège.

La cartouche Mill Duty offre une durabilité maximale
La conception du clapet Hunt intègre des composants de cartouche en acier inoxydable traité thermiquement avec des configurations de siège souple et dur pour une durabilité maximale. De plus, nous proposons des configurations rechargées en option pour une résistance ultime à la corrosion et à l’usure.

Boîtier Mill Duty
La conception du clapet Hunt intègre la nitrocarburisation en bain de sel du boîtier et du capuchon pour offrir une résistance à la corrosion et à l’usure de qualité industrielle.

Marque : Hunt Valve

Les clapets anti-retour sont nécessaires sur les lignes de refoulement des pompes pour empêcher automatiquement le reflux de l’eau de décalaminage des unités de pompage actives vers une pompe en attente ou une pompe en mode bypass.

Chez Hunt Valve, nos clapets anti-retour sont construits avec des sièges durcis pour résister à la fréquence d’utilisation sans défaillance. Ils sont fabriqués avec les caractéristiques de conception de haute qualité requises pour les cycles de service sévère du système de décalaminage industriel des aciéries. La conception du clapet est conçue pour la fiabilité et la longévité dans l’environnement d’eau de décalaminage sale.

Marque : Hunt Valve

Les nouvelles vannes de décalaminage Mega-Flo C de Hunt Valve sont les vannes de décalaminage à piston les plus durables disponibles.

Cette vanne de décalaminage à piston ultra-durable permet aux clients d’économiser 33 % sur le coût total de possession par rapport aux vannes de type poppet des concurrents. L’économie est basée sur le prix d’achat initial et les exigences de maintenance au cours des trois premières années de service, puis une réduction de 50 % des coûts de maintenance par la suite.

Pourquoi la technologie du piston creux offre une meilleure durabilité
Zéro fuite et durabilité prolongée :

– Comme les joints de piston en UHMW créent un joint sans fuite, les dommages aux composants internes causés par le jet d’eau sont éliminés.
– Comme les joints de piston en UHMW ne sont directement exposés au flux d’eau à haute vitesse que pendant 1-2 secondes par poste, l’usure est minimisée.
– Comme les joints de piston en UHMW sont éloignés de la surface du piston lors du changement de la vanne, l’usure est minimisée, ce qui prolonge la durée de vie et améliore la tolérance à la contamination.

Caractéristiques du produit :
– Vanne de pointe basée sur la technologie éprouvée du piston central de Hunt.
– Matériaux avancés utilisés dans la conception éprouvée de décompression intégrale de Hunt.
– Les conceptions de boîtier forgé sont traitées pour la protection contre la corrosion et l’usure afin de prolonger la durée de vie du boîtier.
– La doublure en acier inoxydable du boîtier peut être remplacée sur site.
– Conception améliorée du vérin pour moins de corrosion, d’usure et de friction grâce aux éléments suivants :
Tige de piston et tirants nitrocarburés.
Joints de piston et de tige en uréthane à faible friction.
Alésage de cylindre anodisé dur 60 RC.
– Conception de piston à faible turbulence.
– Piston contenu dans le récipient sous pression pour la sécurité.
– Les fentes d’écoulement décalées assurent une accélération et une décélération progressives du débit pendant le déplacement du piston pour éviter les coups de bélier.
– Options de capteur de proximité ou de transducteur pour le retour de position.
– Actionneur pneumatique isolé, tenu à l’écart du fluide haute pression.
– Joints anti-extrusion sans besoin de graisse.
– Le joint est éloigné du piston par la pression du fluide pendant le déplacement pour prolonger la durée de vie.
– La surface d’étanchéité n’est PAS exposée au chemin d’écoulement de l’eau lorsque la vanne est ouverte ou fermée.

Ensemble piston de style cartouche Mega-Flo
Prolongez la durée de vie de votre installation de vanne existante en remplaçant votre cartouche de style ancien. L’ensemble cartouche Mega-Flo C est un remplacement direct pour l’installation Mega-Flo A ou B existante pour une capacité de mise à niveau facile sur le terrain. Il offre les avantages des améliorations Mega-Flo C sans avoir à remplacer tout le système de vanne. La cartouche représente une économie de 40 % par rapport à l’achat d’une nouvelle vanne complète.

Actionneur électromécanique pour un contrôle précis
Avez-vous des problèmes de refroidissement de votre bande dus au débit continu de pré-remplissage du collecteur ? Un actionneur électromécanique déplace le piston de la position de débit de pré-remplissage à la position d’arrêt complet pour réduire ce problème. La nouvelle conception d’actionneur linéaire offre un contrôle précis.

En plus de résoudre vos problèmes de refroidissement, cet actionneur :
– Fournit le pré-remplissage nécessaire pour éviter les coups de bélier et les dommages au collecteur qui en résultent.
– Élimine les problèmes de maintenance et de fiabilité liés au fonctionnement d’une vanne de contrôle de pré-remplissage externe à solénoïde haute pression.
– Soulage les problèmes de sécurité, de maintenance et de fiabilité liés au fonctionnement d’un système de pré-remplissage basse pression.
– Offre la flexibilité d’arrêter le débit de pré-remplissage lorsqu’il n’est pas nécessaire, fournissant ainsi un débit et une pression accrus disponibles pour le décalaminage du système ou une économie significative des coûts énergétiques si une pompe peut être arrêtée en éliminant toutes les lignes de pré-remplissage continues dans le système

Marque : Hunt Valve

Équipement haute durabilité conçu pour résister aux environnements d’exploitation difficiles et à l’usure intense.

La vanne de décalaminage Hunt Mill Duty (SPV) est une véritable conception de vanne pour service intensif qui intègre une construction robuste et les matériaux les plus avancés au monde pour offrir une durabilité ultime dans un environnement de décalaminage industriel.

Notre technologie de clapet de décalaminage aborde les problèmes courants associés aux vannes couramment disponibles pour les applications de décalaminage :

– Fiabilité et durabilité de la vanne pilote.
– Usure et érosion du siège.

Économies de coûts sur la vanne pilote Mill Duty
La vanne de décalaminage série SPV offre une durabilité supérieure à tout autre système à conception pilotée grâce à notre technologie de broche en acier inoxydable. Cette caractéristique permet une réduction de 15 % du coût total de possession (TCO) par rapport aux autres conceptions pilotées par média sur une période de trois ans.

Notre conception de vanne pilote à solénoïde pneumatique permet des économies supplémentaires sur la maintenance. Elle est fabriquée en acier inoxydable avec des sièges durcis pour fournir une résistance totale à la corrosion sur votre système. Cette vanne offre une fiabilité de commutation de 100 % grâce au fonctionnement du pilote d’air à solénoïde à haute force. Cela élimine la possibilité de blocage dû au vernissage ou à la contamination.

La vanne pilote SPV permet une économie de 15 % sur le TCO (coût total de possession) sur une période de trois ans.

La cartouche Mill Duty offre une durabilité maximale
La conception du clapet Hunt intègre des composants de cartouche en acier inoxydable traité thermiquement avec des configurations de siège optionnelles utilisant des sièges souples, en acier inoxydable durci ou rechargés pour une durabilité maximale.

Boîtier Mill Duty
La conception du clapet Hunt intègre la nitrocarburisation en bain de sel du boîtier et du capuchon pour offrir une résistance à la corrosion et à l’usure de qualité industrielle dans la configuration standard et une option pour des conceptions entièrement en acier inoxydable pour les environnements les plus exigeants.

Options supplémentaires
La vanne série SPV est disponible avec diverses options pour répondre aux préférences d’application, notamment :
– Dispositifs de blocage pour l’arrêt et le verrouillage de maintenance.
– Interrupteurs de proximité.
– Contrôle de pré-remplissage de collecteur intégré et décompression.

Marque : Hunt Valve

Les vannes de contrôle directionnel Combo de Hunt Valve sont fabriquées avec les caractéristiques de conception de haute qualité requises pour les cycles de service sévère des systèmes hydrauliques des aciéries. La vanne combo a évolué à partir de la ligne de produits de vannes série H de Hunt Valve et s’est avérée être l’une des vannes les plus fiables au monde pour les applications de fluides à faible viscosité.

Cette ligne de vannes comprend les produits de vannes de contrôle auxiliaires nécessaires pour compléter les exigences fonctionnelles d’un système de contrôle hydraulique. Ces vannes sont également utilisées dans les systèmes d’huile pour les applications à service sévère où d’autres vannes ne peuvent pas offrir des performances fiables.

Détails du produit
Les distributeurs de commande directionnelle combinés sont conçus pour le service eau/huile 95/5 et ont également fonctionné de manière fiable dans l’industrie de l’aluminium pour les applications de fluides à faible viscosité. Les distributeurs combinés sont conçus pour une pression allant jusqu’à 5 000 psig et des débits allant jusqu’à 400 GPM. Ils sont conçus avec des joints robustes pour une étanchéité parfaite et sont également disponibles en versions rodées où les joints ne sont pas acceptables dans le circuit. Tous les distributeurs offrent un fonctionnement à quatre voies et une configuration à deux ou trois positions. Les distributeurs peuvent être fournis avec une variété de distributeurs pilotes pour répondre aux exigences de votre circuit. La version de distributeur pilote hydraulique, la version à solénoïde direct et la version à pilote pneumatique sont toutes disponibles.

Marque : Hunt Valve

Les distributeurs de commande directionnelle de la série MV0 de Hunt Valve sont conçus pour le système hydraulique central des laminoirs. La série MV0 est une mise à niveau de la gamme de distributeurs MSA d’origine (distributeurs V03 et V05). Ces distributeurs ont été spécialement conçus pour les fluides à base d’eau à haute concentration. Avec un fonctionnement à deux, trois et quatre voies ainsi qu’une configuration à deux et trois positions, ces distributeurs sont très polyvalents pour une variété d’applications de ligne de laminoir. Hunt Valve a continuellement mis à niveau cette technologie pour rendre les distributeurs plus faciles à utiliser.

Distributeurs MV03 et MV05
Les distributeurs directionnels MV03 et MV05 de Hunt Valve sont fabriqués avec les caractéristiques de conception de haute qualité requises pour les cycles de service intensifs des systèmes de décalaminage industriels des aciéries. La série V03 et V05, l’ancêtre des MV03 et MV05, s’est avérée être l’un des distributeurs les plus fiables au monde pour les applications de service intensif en aciérie.

Le M dans le nom du produit signifie « modulaire ». Nous avons mis à niveau cette gamme de distributeurs pour inclure des unités de cartouche modulaires qui réduisent considérablement les besoins en pièces de rechange et rationalisent la procédure de maintenance pour l’utilisateur final. Les distributeurs MV03 sont conçus pour une pression de 3 000 psig, tandis que les distributeurs MV05 sont conçus pour une pression de 5 000 psig.

Marque : Hunt Valve

Les distributeurs à simple piston de la série Hunt Valve sont des distributeurs d’air et d’eau à basse pression. Par conséquent, ce distributeur offre des performances supérieures lorsqu’il fonctionne dans des circuits d’air contaminés par l’humidité de l’eau sans avoir d’effet négatif sur le distributeur. Les corps en laiton et les pistons en acier inoxydable ont fait de ce distributeur l’un des produits pneumatiques les plus fiables pour un service intensif dans l’industrie.

Détails du produit
Le distributeur à simple piston est conçu avec un boîtier en fonte de laiton ou en barre et un piston en acier inoxydable. Le pilote pneumatique facilement remplaçable simplifie l’action de commutation du distributeur, mais avec une force élevée pour une commutation positive.

Les pistons simples sont conçus pour une pression allant jusqu’à 250 psig et sont disponibles dans des tailles allant de 3/8 pouce à 2 pouces. Ils sont disponibles avec un fonctionnement à deux, trois, quatre ou cinq voies et avec une configuration à deux ou trois positions. Les distributeurs sont conçus avec des joints en U robustes pour une étanchéité parfaite et sont facilement remplaçables pour maintenir un système étanche à l’air.

Marque : Hunt Valve

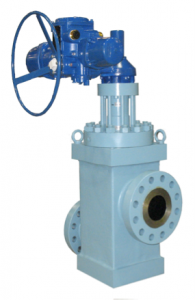

Les vannes d’isolement sont nécessaires pour l’arrêt positif des parties du système de décalaminage pendant la maintenance du système. Les vannes sont situées à la sortie de la pompe, à la sortie de l’accumulateur et aux conduites de collecteur de vannes de pulvérisation de décalaminage. Bien que ces vannes ne doivent être fermées que pour la maintenance, elles doivent également assurer une étanchéité parfaite en cas de besoin.

Vannes d’isolement manuelles
La vanne d’isolement manuelle de Hunt Valve est de conception similaire à la vanne de décalaminage Mega-Flo B, conservant la construction robuste du corps et le piston coulissant sur les vannes d’isolement standard avec un débit dans une seule direction. Cela fournit le joint le plus positif et minimise toute fuite.

Nos vannes d’isolement sont disponibles dans des tailles de 2 à 10 pouces. L’installation verticale est suggérée pour permettre un accès aérien pour la maintenance préventive de la vanne. Les vannes d’isolement sont disponibles avec une commande manuelle directe par volant ou avec un actionneur de moteur électrique. La version avec actionneur de moteur électrique est équipée d’une commande manuelle par volant.

Marque : Hunt Valve

Les vannes de préremplissage vous offrent un contrôle marche/arrêt de l’eau de décalaminage existante pour le préremplissage des collecteurs de pulvérisation. Cela empêche le choc qui se produit dans le système de tuyauterie de décalaminage lorsque les vannes de pulvérisation de décalaminage principales sont ouvertes vers un collecteur vide. La vanne de préremplissage est installée en dérivation autour de la vanne de pulvérisation de décalaminage. La polyvalence de nos vannes de pulvérisation de décalaminage de 2 et 3 pouces en fait le choix parfait pour une utilisation comme vannes de préremplissage de collecteur, vannes de décalaminage et vannes de préremplissage.

Mega-Flo B (modèles de 2 et 3 pouces)
Les vannes de régulation Mega-Flo B de 2 et 3 pouces de Hunt Valve offrent un moyen fiable et économique pour la pulvérisation de décalaminage à faible débit ou le préremplissage du collecteur de décalaminage. Notre expérience des problèmes d’application sur le terrain associés aux vannes de protection entièrement mécaniques d’autres fabricants nous a amenés à adapter et à personnaliser nos produits Mega-Flo B pour qu’ils correspondent à cette application critique.

Caractéristiques du produit
– Zéro fuite
– Contrôle électronique
– Surveillance de position facile et positive

Marque : Hunt Valve

Chez Hunt Valve, nos solutions d’ingénierie innovantes comprennent des produits hydrauliques spéciaux tels que les joints rotatifs. Un joint rotatif est généralement une conception unique qui est spécifique à l’application individuelle du client. Ce produit peut être aussi simple qu’une unité à passage unique ou aussi complexe qu’une unité à plusieurs étages avec jusqu’à 22 passages.

Le joint rotatif est un élément d’équipement essentiel dans le processus de fabrication de l’acier. Ils sont situés dans l’aciérie à l’unité de base à l’oxygène (BOF), dans la tourelle de poche de coulée continue et dans le processus de décarburation à l’argon-oxygène (AOD). Toute défaillance à cette extrémité de l’aciérie peut entraîner des temps d’arrêt coûteux, créant une panne majeure dans toute la ligne de l’aciérie.

Notre équipe d’ingénierie innovante possède l’expertise nécessaire pour reconcevoir et mettre à niveau un joint rotatif existant, le transformant en un produit plus efficace et fiable.

Marque : Hunt Valve

Depuis des décennies, Hunt Valve fournit des vérins spéciaux à usage critique pour les industries de l’acier, de l’aluminium, de l’hydroélectricité et de l’exploitation minière. Les applications comprennent les vérins de coulée d’aluminium, les vérins d’inclinaison de four d’aluminium, les vérins de barrage et de porte hydroélectriques et les vérins de système de manutention de combustible nucléaire.

Aujourd’hui, nous nous spécialisons dans les applications de conception personnalisées uniques où la fiabilité, une longue durée de vie, un programme d’assurance qualité détaillé et une documentation complète sont importants.

Servomoteurs de vannage
Les servomoteurs de vannage de Hunt Valve sont conçus et fabriqués sur mesure pour répondre aux exigences strictes de qualité et de fiabilité des applications d’énergie hydroélectrique. Ces conceptions robustes offrent des caractéristiques spéciales telles que des limiteurs de course réglables, des dispositifs de verrouillage hydrauliques, des tiges de piston pivotantes et des transducteurs linéaires pour la rétroaction de position.
